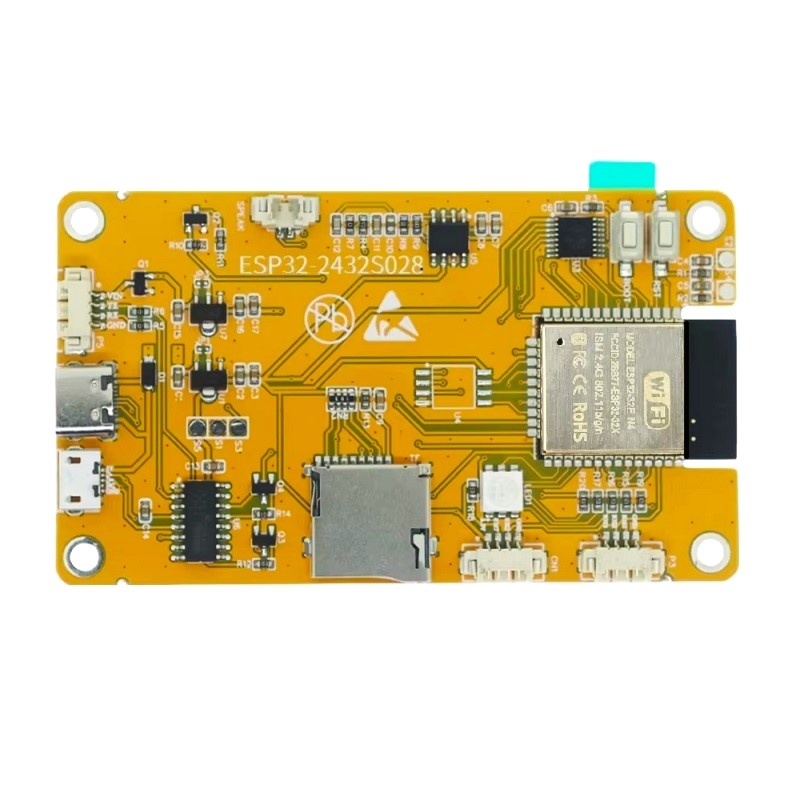

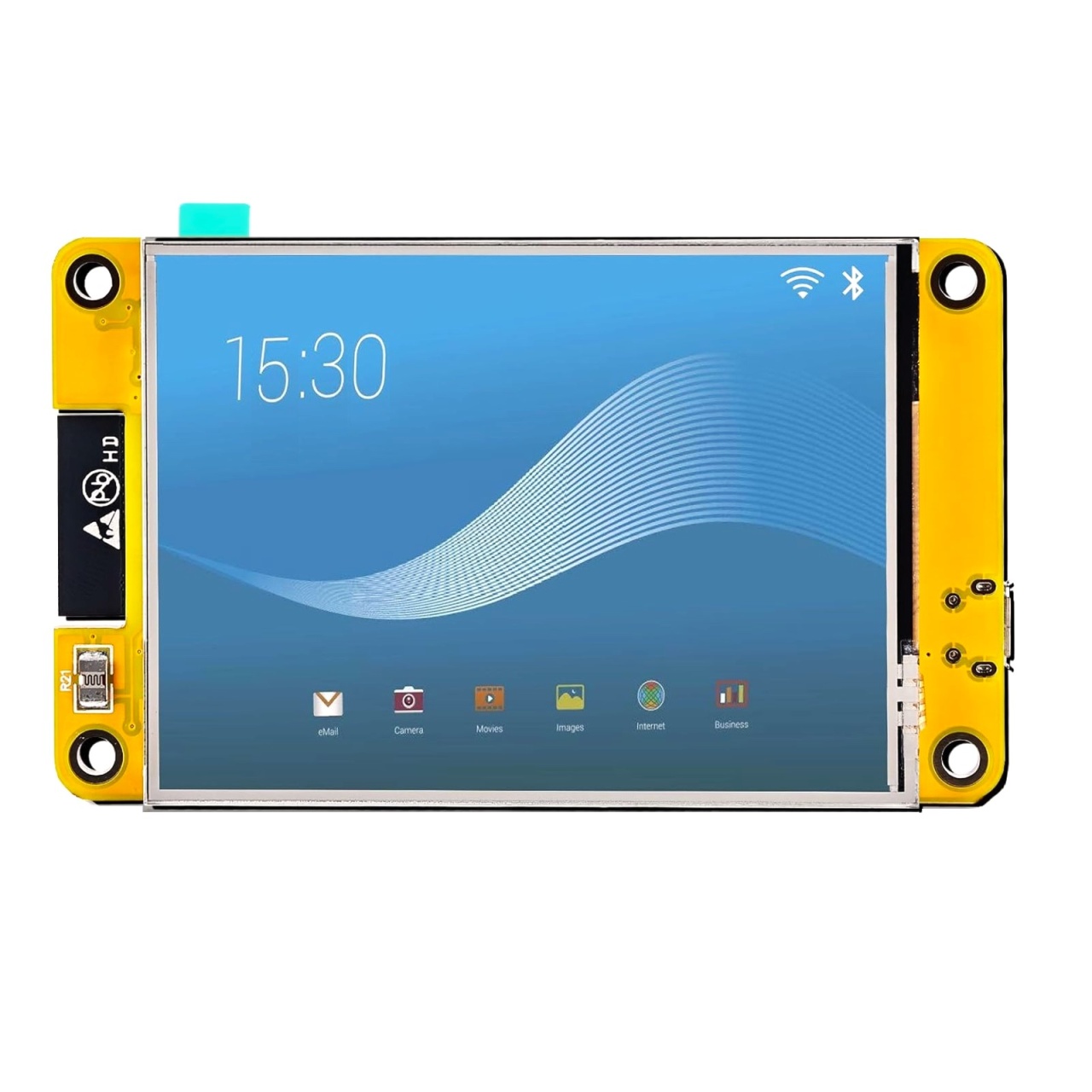

Placa de dezvoltare ESP32-2432S028 Bluetooth & WiFi TFT 2,8"

140,00 RON
Preturile afisate sunt finale (neplatitor de TVA), stocurile reale.
Stoc 2
* * * * *
Adauga la Favorite

Placă de dezvoltare ESP32-2432S028 compusă din: display TFT monitor tactil (touch-screen) 2.8 inch / placă de dezvoltare incluzand: procesor ESP32 dual core, compatibil cu Arduino / LVGL / ESP32, WiFi & Bluetooth. Pachetul mai include: cablu alimentare si date USB-A la USB tip C, cablu 4 pini pentru conectarea perifericelor si stylus (creion tactil). Produs ambalat in cutie rigida din material antistatic.

Caracteristici:
- Afișaj pe ecran color de 2.8 inch, suportă afișaj 65.000 culori 16Bit RGB 65K.
- Programul eșantion de test este programat din fabrică și se conecteaza instant.
- Slot pentru card TF pentru transferul si stocarea diverselor softuri.
- Posibilitate de extindere a memoriei prin plantare cip flash SO8.
- Implementează funcții ale bibliotecii Arduino și programe eșantion pentru a permite dezvoltarea secundară rapidă.
- Acceptă programul de descărcare cu un singur clic.

Modulul acceptă:

- UART / SPI / I2C / PWM / ADC / DAC și alte interfețe.
- Camere OV2640 și OV7670 cu bliț încorporat.
- Încărcare imagini prin WiFi
- Convertor USB-UART: chip CH340
- Amplificator audio integrat cu c.i. 8002A
- Antena integrată pe cablaj si conector IPX pentru antena externa.
- Mod de lucru Lwip și FreeRTOS
- STA / AP / STA+AP încorporat.
- Suport complet în Arduino IDE (biblioteci TFT_eSPI, LVGL).
- Home Assistant – integrare inteligentă prin ESPHome sau openHASP.
- AirKiss pentru configurarea rețelei cu un singur clic.

Detalii produs:
Tip display: TFT (driver ST7796 & controler XPT2046)
Dimensiune: 2,8 inci.
Cip driver video: ILI9341.
Rezoluție: 320 x 240 (pixeli).
Afișaj: RGB 65K culori.
Ecran tactil rezistiv: ESP32-2432S028R.

Există două butoane etichetate BOOT și RST. Butonul RST nu este disponibil pentru software. Acesta extrage linia de activare a cipului, care servește și ca linie de resetare.

Butonul BOOT este conectat la IO0. La resetare, este folosit ca pin de fixare pentru a determina dacă cipul pornește normal sau în bootloader-ul serial. După resetare, însă, butonul BOOT poate fi folosit pentru introducerea datelor prin software.

Configurații

Toate configurațiile prezentate mai jos pot fi testate rulând următoarele comenzi:

$ ./tools/configure.sh esp32-2432S028:
$ make flash ESPTOOL_PORT=/dev/ttyUSB0 -j
Unde este numele configurației plăcii pe care doriți să o utilizați, de exemplu: nsh, buttons, wifi… Apoi utilizați un terminal de consolă serială, cum ar fi picocomconfigurat la 115200 8N1.

lvgl
Aceasta este o demonstrație a bibliotecii grafice LVGL care rulează pe driverul LCD NuttX. Puteți găsi LVGL aici:

https://www.lvgl.io
https://github.com/lvgl/lvgl

Această configurație folosește demonstrația LVGL de la apps/examples/lvgldemo

nsh
Configurație NuttShell de bază (consola activată în UART0, disponibilă prin conexiune USB prin intermediul convertorului CH340, la 115200 bps).
