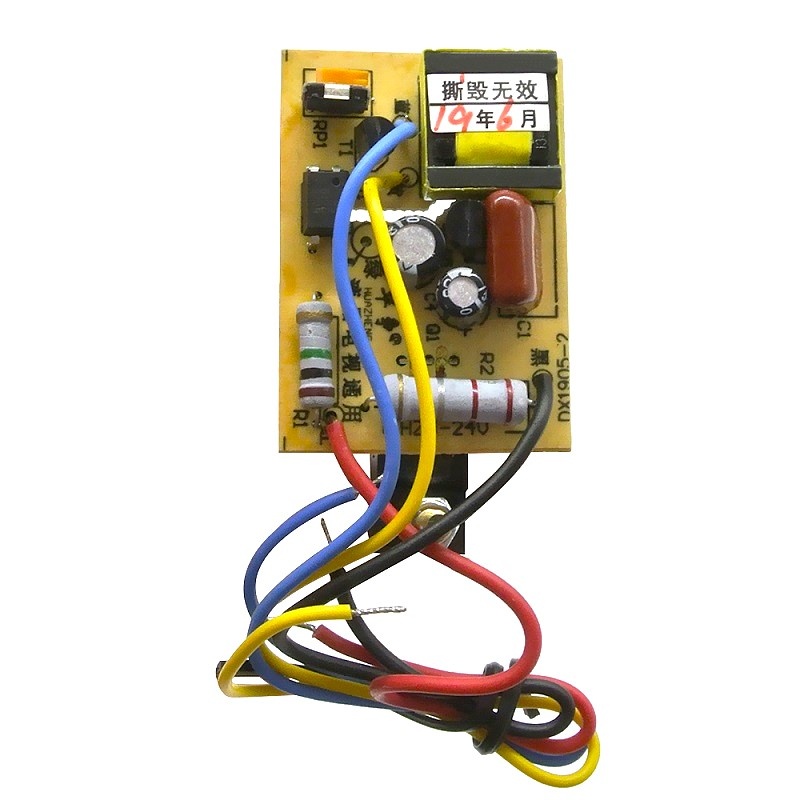

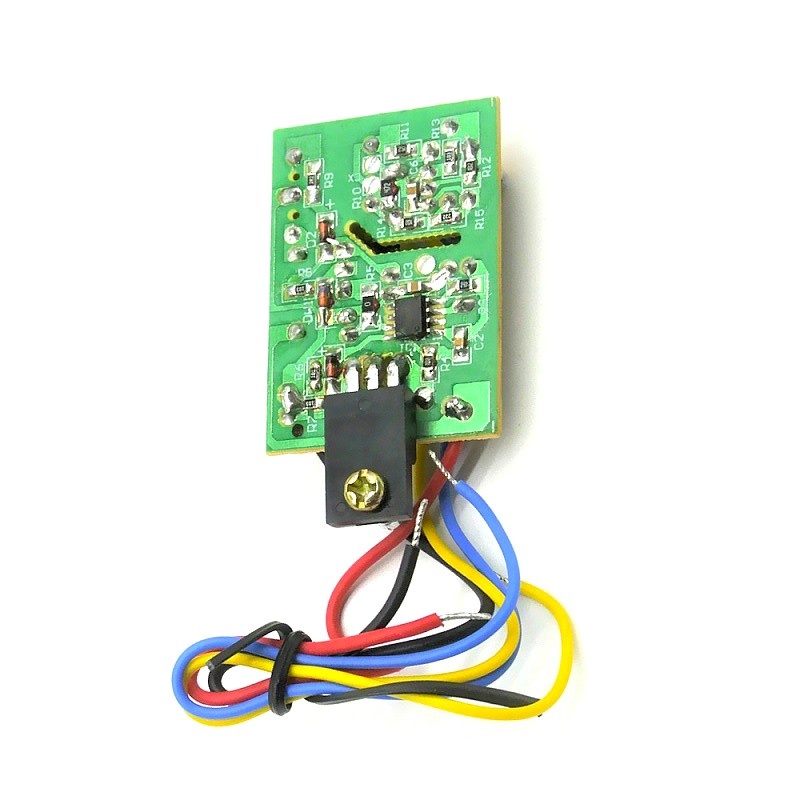

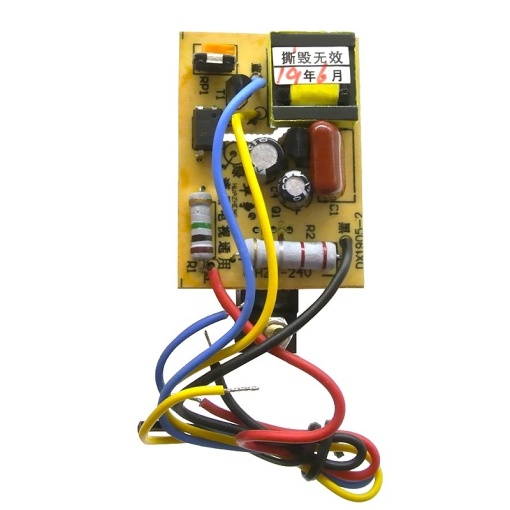

Kit sursa universala 180W LCD-LED TV 14 - 46"

Description

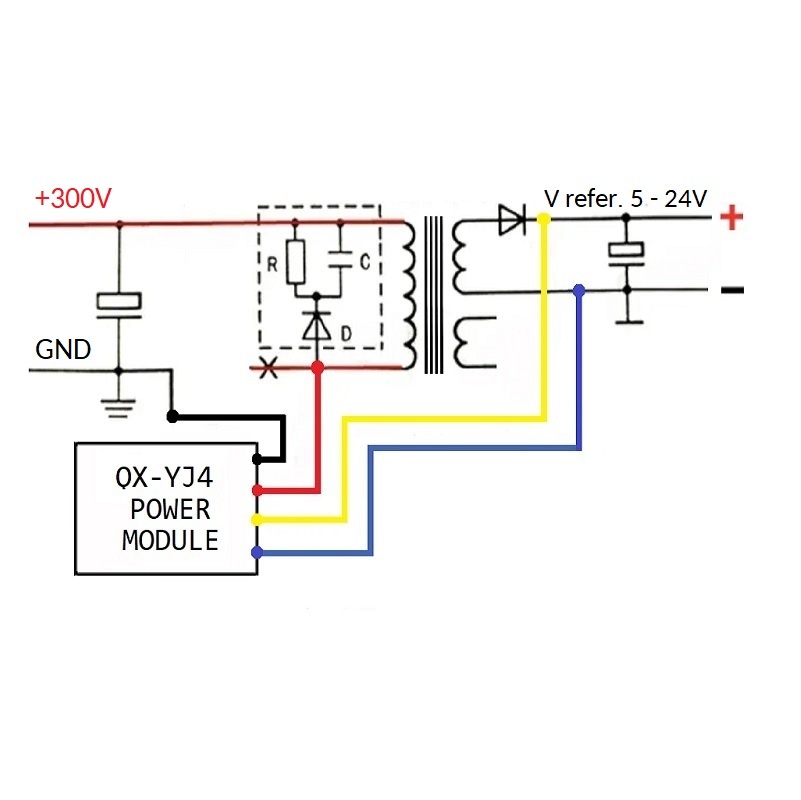

Universal SMPS Driver Module substituie partea de comanda si control din primarul transformatorului chopper original din aparat având ca referință bara de tensiune 5 - 24V. Se recomanda a fi utilizat in televizoare cu diagonale cuprinse intre 14 - 46 inch. Dupa eliminarea componentelor vechi din primarul trafului si conectarea modulului in circuit conform schemei atasate tensiunile secundare pot fi ajustate din potentiometrul semireglabil la valorile optime specificate in documentatia aparatului. Acest modul poate fi folosit și pentru repararea surselor de alimentare din: monitoare, set-top box-uri, receptoare de satelit și DVD-uri. După conectarea modulului deconectați sarcina, montați un rezistor de 220 ohmi / 3-5W pe ieșirea de 5-24V pentru a simula o sarcină și porniți aparatul. În mod normal, cu semireglabilul reglat la minim, tensiunea de ieșire va fi de cca. 5V. Reglați semireglabilul de pe modul în sensul acelor de ceasornic și tensiunea va crește treptat. Conform cerințelor modelului reparat, tensiuneile vor fi ajustate la valoarile corespunzătoare, iar celelalte tensiuni de ieșire vor creste proportional. Foarte important: montati tranzistorul pe radiatorul vechi, original ! altfel tranzistorul se poate distruge prin ambalare termica. Cross Reference: CA-1524 / DX1905-2 / H25-24V. QXYJ4 QXYJ-4 QX-YJ-4 UPS001
