Kit sursa universala 100W LCD-LED TV 14 - 42"

RON 24.00
Preturile afisate sunt finale, stocurile reale. Taxa de procesare si expediere este invers proportionala cu valoarea comenzii.
Stock 8
* * * * *
Add to Favorites

Description

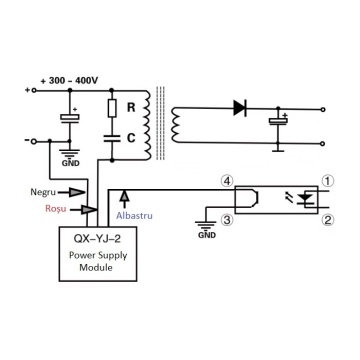

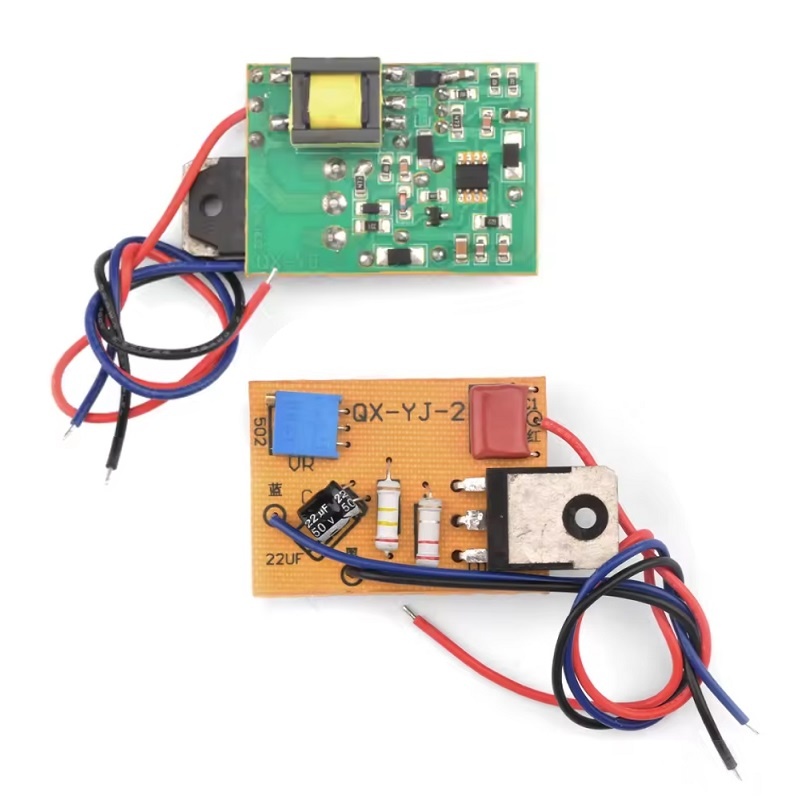

Universal Power Supply Driver & Controller Module 100W. Recomandat pentru substituirea partii de alimentare la televizoare LCD / LED cu diagonale de maxim 106cm / 42 inch. Kit-ul include izolatorul din silicon și șurubul necesare fixării tranzistorului pe radiator. Montati tranzistorul pe radiatorul vechi, original ! altfel tranzistorul se poate distruge prin ambalare termica. Acest modul utilizează ca principale componente active: c.i. UC3843AD sau UC3843AP și tranzistorul SSH10N60A sau SSH10N60B. Se conecteaza conform schemei atasate. Pentru o funcționare optimă și cu un randament maxim, în paralel cu transformatorul chopper montați un circuit de amortizare și rezonanță prin înserierea unei rezistențe de 10R ÷ 20R/3÷5W cu un condensator de 470pF ÷ 1000pF/1kV.  Inaintea instalarii acestui kit verificați integritatea componentelor din circuitul primar: EL-CO filtraj 300V, punte redresoare și optocuplor. In circuitul secundar al sursei verificați dacă nu există supraconsum sau scurt-circuit pe barele tensiunilor secundare. După instalarea modulului tensiunile pot fi ajustate din potentiometrul semireglabil la valorile optime specificate in documentația aparatului. Dimensiuni modul: 34mm x 46mm. Cross Reference: QX-YJ-2_REV01.

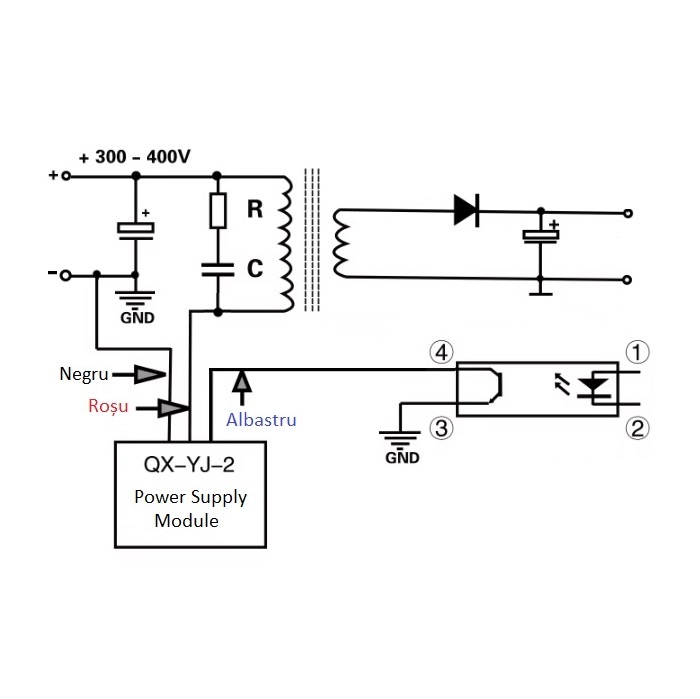

Instrucțiuni de conectare:

Firul roșu (colectorul tranzistorului de putere) se conectează la primarul transformatorului chopper din aparat.
Firul negru se conectează la masă adică la negativul El-Co filtraj tensiune circuit primar (masa fierbinte).
Firul albastru se conectează la pinul 4 al optocuplorului (buclă de stabilizare și stand-by). Asigurați-vă că celălalt pin GND al optocuplorului este conectat la masa circuitului primar.
