Description

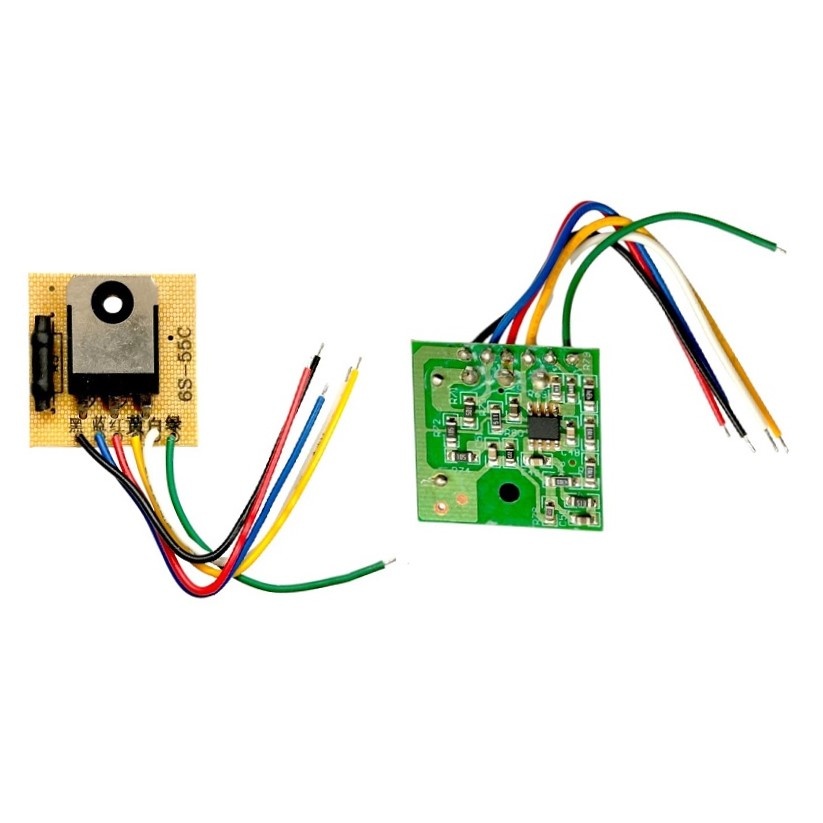

Universal PFC (Power Factor Controller) Power Buster Module 150 - 320W. Recomandat pentru substituirea etajului de alimentare la sursele PFC din televizoarele LCD / LED cu diagonale de maxim 140cm / 55 inch. Kit-ul include izolatorul din mica necesar izolarii tranzistorului de radiator. Montati tranzistorul pe radiatorul vechi, original ! altfel tranzistorul se poate distruge prin ambalare termica. Acest modul utilizează ca principala componenta activa tranzistorul 2SK2629 (N-Fet 600V 10A 120W). Se conecteaza conform schemei atasate. Inaintea instalarii acestui kit verificați integritatea componentelor din circuitul primar: EL-CO filtraj 300V, punte redresoare și optocuplor. In circuitul secundar al sursei verificați dacă nu există supraconsum sau scurt-circuit pe barele tensiunilor secundare. Dimensiuni modul: 34mm x 46mm. Cross Reference: 6S-55C LCDMK-6S-55C.
Instrucțiuni de conectare:
Înaintea instalării acestui modul asigurați-vă că sarcina de pe ieșirea de +400V nu prezintă supra-consum sau scurtcircuit.
Eliminați tranzistorul MOS original de pe placă apoi fixați pe radiator noul tranzistor cu modulul aferent având grijă să izolați tranzistorul cu folia de mică din pachet.

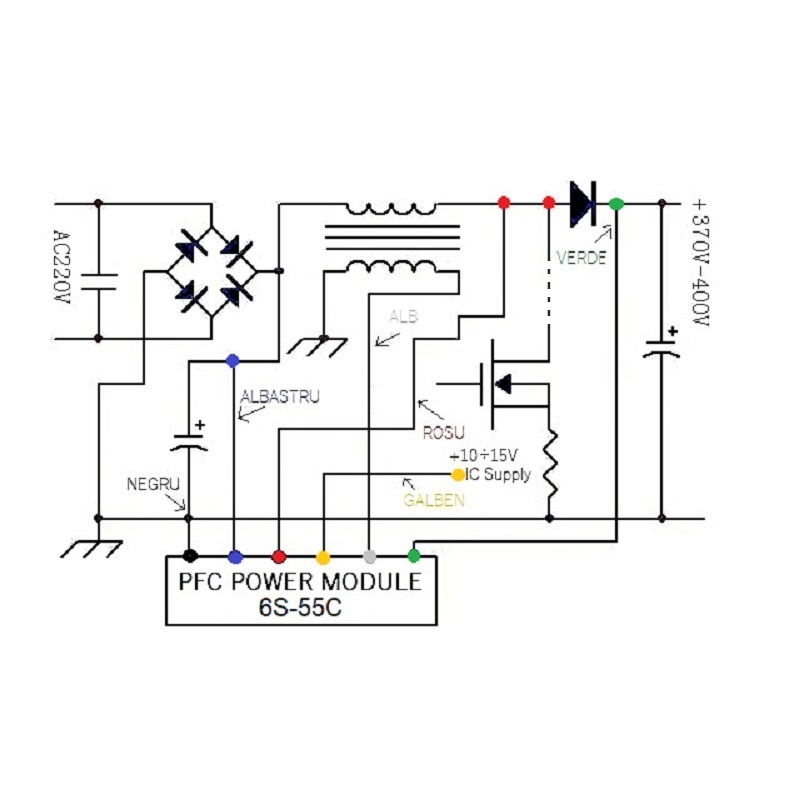

Conectați modulul în circuitul aparatului conform schemei și descrierii de mai jos:
Firul roșu: se conectează la drena tranzistorului mosfet (tranzistorul original din aparat se elimină).
Firul negru: se conectează la masă adică la negativul El-Co filtraj tensiune circuit primar (masa fierbinte).
Firul galben: se conectează la pinul de alimentare al circuitului integrat original 10V-15V. (pinul de alimentare al circuitului integrat original se deconectează din circuit).
Firul albastru: se conectează la +300v (plusul El-Co filtraj general tensiune circuit primar).
Firul alb: se conectează la bobina de feedback a transformatorului PFC si se deconectează conexiunile circuitului original.
Firul verde: se conectează la +400V plusul condensatorului de filtraj tensiune ieșire.
